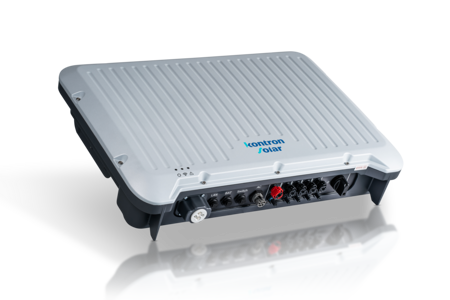

SolBrid

3-phasiger Hybridwechselrichter mit bis zu 4 MPP-Trackern und 1 Batterieanschluss

Beschreibung

10 kW Hybrid-Wechselrichter, 3-phasig
Bis zu 4 MPP-Tracker + 1 Batterieanschluss
Notstromfunktion in Verbindung mit der Notstrombox
Kompatibel mit gängigen Hochvoltbatterien
WLAN und LAN
Einfache Installation

Merkmale

Produktmerkmale

  • Flexibel und erweiterbar
  • Einfache Installation
  • Geeignet zur Außeninstallation

Downloads

  •  SolBrid productdatasheet DE · pdf · 1,212 MB
  •  SolBrid productdatasheet EN · pdf · 1.213 MB
  •  SolBrid Produktbild · png, 300 DPI, Druckqualität · 42,287 MB
  •  SolBrid Produktbild · png, 72 DPI, Web-Qualität · 42,287 MB
  •  SolBrid Produktbild · png, 300 DPI, Druckqualität · 23,928 MB
  •  SolBrid Produktbild · png, 72 DPI, Web-Qualität · 23,928 MB
  •  SolBrid Produktbild · png, 300 DPI, Druckqualität · 24,513 MB
  •  SolBrid Produktbild · png, 72 DPI, Web-Qualität · 24,513 MB
  •  Bundle V2.0.0 Steca Solbrid - HMI1.0.0 - DHTS3.2.0 - PU2.6.0-PAR10.0.29-ENS3.1.0 · 2,858 MB
  •  Release Notes V2.0.0

Technische Daten

 SolBrid 10-3-2SolBrid 10-3-4
DC-Eingangsseite (PV-Generatoranschluss)
Maximale Eingangsspannung
1000 V
MPP-Spannungsbereich im Netzparallelbetrieb
85 V … 850 V
MPP-Spannungsbereich bei Nulleinspeiseanlagen
85 V … 700 V
Betriebsspannungsbereich bei Nennleistung (1 MPP)
670 V … 850 V
Betriebsspannungsbereich bei Nennleistung (2 MPP)
340 V … 850 V
Betriebsspannungsbereich bei Nennleistung (4 MPP)
180 V … 850 V
Anzahl MPP-Tracker
2
4
Max. PV Eingangsstrom je PV-Eingang
15 ADC
Maximaler Kurzschlussstrom
18 A
Maximale Eingangsleistung bei maximaler Ausgangswirkleistung
10300 W
Max. anschließbare PV-Leistung (gesamt)
12 000 W, Summe PV 1 + 2 = 12 000 W max.
15 000 W, Summe PV 1 + 2 + 3 + 4 = max. 15000 W, Summe PV 1 + 2 = max. 12 000 W, Summe PV 3 + 4 = max. 12 000 W
Max. anschließbare PV-Leistung (pro Kanal)
9000 W je PV-Eingang
AC-Ausgangsseite (Netzanschluss)
Ausgangsspannung
3x 185 V … 276 V
Nennausgangsspannung
3x 230 V
Nennausgangsstrom
14,49 A
Maximaler Ausgangsstrom
16,0 A
Maximale Wirkleistung (cos phi = 1)
10000 W
Max. Scheinleistung bei cos phi = 1
10000 VA
Nennleistung
10000 W
Nennfrequenz
50 Hz
Bereich Netzfrequenz
45 Hz … 55 Hz
Verlustleistung im Nachtbetrieb
< 6 W
Einspeisephasen
dreiphasig
Leistungsfaktor cos phi
0,8 kapazitiv … 0,8 induktiv
Höchster Ausgangsfehlerstrom
16 A
Batterieanschluss
Anzahl Batterieeingänge
1
Maximale Eingangsspannung
1000 VDC
Betriebsspannungsbereich
85 V - 700 V
Betriebsspannungsbereich bei Nennleistung
400 V … 700 V
Max. Eingangsstrom
25 ADC
Max. Eingangsleistung bei max. AC Ausgangswirkleistung
10 300 W
Charakterisierung des Betriebsverhaltens
Max. Wirkungsgrad
97,5 %
Europäischer Wirkungsgrad
97,1 %
MPP Wirkungsgrad
> 99,7 % (statisch), > 99 % (dynamisch)
Leistungs-Derating bei Voll-Leistung ab
40 °C (Tamb)
Sicherheit
Trennungsprinzip
keine galvanische Trennung, trafolos
Netzüberwachung
ja, integriert
Fehlerstromüberwachung
ja, integriert (Der Wechselrichter kann konstruktionsbedingt keinen Gleichfehlerstrom verursachen)
Kompatibilität zu externen Fehlerstrom-Schutzeinrichtungen
RCD Typ A
Schutzklasse
Schutzklasse I (Schutzerdung)
Einsatzbedingungen
Einsatzgebiet
Außen- und Innenbereich
Klimaklasse nach IEC 60721-3-4
4K4H
Höhenlage
Max. 2 000 m über NN
Umgebungstemperatur
-25 °C … +60 °C
Relative Feuchte
0 % … 100 %, condensing
Geräuschemission (typisch)
31 dBA
Ausstattung und Ausführung
Schutzart
IP 65
Überspannungskategorie
III (AC), II (PV / Bat)
AC-Anschluss
Wieland 5polig
Abmessungen (X x Y x Z)
700 x 500 x 181 mm
Gewicht
29,0 kg
Kommunikationsschnittstelle
LAN-Anschluss (RJ45), WiFi, RS485 A (RJ45), RS485 B (RJ45) Batterieschnittstelle, RS485 C (RJ45) Gridswitch (Netztrenner-Zähler) und freigegebene Energiezähler
Integrierter DC-Lasttrennschalter
ja, konform zu VDE 0100-712
Kühlprinzip
Außen Konvektionskühlung, innen temperaturgesteuerter Lüfter, drehzahlvariabel, intern staubgeschützt
